基于480MHz的无线自组网温湿度监测方案

一、概述

温湿度是与人们的生产生活密切相关的两个物理量。需要我们对温湿度进行监测的场合非常的多，涉及到各行各业，如：食品，医药，化工，电子，农业等等行业。传统的有线测温方式存在着很多的问题：布线复杂，线路容易老化，浪费大量的人力，物力和财力。无线传输测温技术与有线测温技术相比，维护成本低，携带方便，搭建测温网络简单快捷。特别是一些现场环境限制不能搭建线路的情况下，如北方社区冬季供暖室内温湿度监测，食品厂、制药厂的储存仓库温湿度监测，农业大棚温湿度监测；使用无线温湿度监测显得更加方便快捷和实用。

二、系统介绍

       480MHz的自组网无线温湿度监测系统是西安兴硕电子科技有限公司研制开发的新一代基于480MHz无线射频IC的温湿度监测网络，在保留了原有温湿度采集器功能的基础上，增加了射频远传模块。温湿度采集点不用布线和实时供电，只要安放在合适的位置即可。温度采集器根据客户设置的时间隔将数据定时发送给远端的接收装置，再送给上位机电脑软件进行处理、显示、统计和分析。

       温湿度采集器内置高精度温度传感器，和时钟日历芯片；能准确测量现场的实时温湿度，并提供时钟日历。功能齐全、外观漂亮适合小区供暖、粮食仓库、药物仓库等需要温湿度测量的场合。

三、系统组成

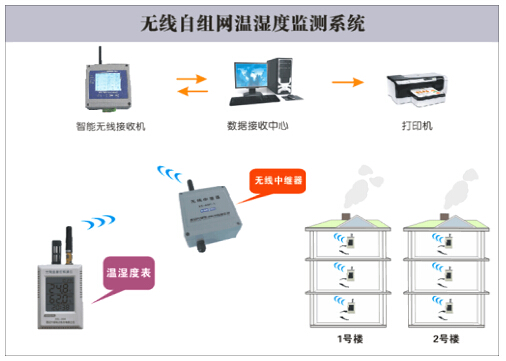

       该套无线自组网温湿度监测系统由XS-380A无线温湿度采集器、无线中继器（根据现场工况需要选配）、无线温湿度接收机、上位机组态监测软件三部分组成。系统网络拓扑如下：



        1、XS-380A无线温湿度采集器

    a)   技术参数

供电方式：外部电源：5V/DC

电池输入：2200mAh可充锂电

测量精度：温度，1位小数  精度：±0.5℃，分辨率：0.1℃

       湿度，1位小数  精度：±3 % RH分辨率：±1 % RH

工作环境：温    度：-20 ～ 85℃

                    湿    度： 0 ～ 95 %RH

储藏环境：温    度：-50 ～ 100℃

                    湿    度： 0 ～ 100 %RH

                     外观尺寸：长 x 宽 x 高: 75 x 55 x 43(mm)

    b)  设备功能

测量显示：温度、湿度 1位小时，3位有效数字

时钟日历：可显示年、月、日、时、分

信号报警：无线通讯信号质量，带报警提示

电池欠压：带电池欠压报警指示，和数据上传

参数可调：可菜单修改仪表的地址、组网区位码

采样间隔：可调整，范围：5 ～ 60秒

数据上传间隔：可调整，范围：5秒x [ 1 ～ 720 ]（1小时）

节能模式：根据不同区域供暖时间的不同，仪表允许设定无线数据上传的起至时间（精确到日期）。仪表数据上传功能

只在该段时间内启动，其余时间只进行测量显示。

         2、 无线温湿度接收机

    无线温湿度接收机负责接收各温湿度采集点的测量数据、报警信息等任由内部的微处理器按设定的程序将测量数

据通过标准的通讯接口传输到上级管理机构。

    它主动接收同一区域内不同测量点的无线温湿度数据，当有数据收到时，首先验证数据的正确性，若正确则更新

对应地址之前的数据，否则丢弃。将接收到的仪表数据通过RS485通讯口（或者RJ45以太网口）发送到后台的管理和控制系统。

   a)  技术参数

    供电方式：24V/DC或者220V/AC

    测量精度：温度，1位小数  精度：±0.5℃，分辨率：0.1℃

   湿度，1位小数  精度：±3 % RH分辨率：±1 % RH

    工作环境：温度：-20 ～ 85℃

   湿度： 0 ～ 95 %RH(无凝露)

    储藏环境：温度：-50 ～ 100℃

   湿度： 0 ～ 100 %RH

    b)  设备功能

     通讯接口：RS485(端子连接)

     通讯波特率：2400、4800、9600、19200

     通信协议：Modbus-RTU @ RS485接口，Mobus-TCP @ RJ45网口

          3 、上位机监测组态软件

      该无线温湿度上位机监测软件具有友好、直观的用户界面，包含数据监测、报警、数据分析、数据存储、转换处理等

  功能；既能自成一套监测系统还可以将数据通过标准接口（OPC）共享给其他平台。
