无线压力高速采集装置

更新:2015-9-30 17:11:02      点击:
  • 产品型号:   XS-410
  • 产品描述

    XY-680-SC无线压力测量装置是为解决一部分只能采用电池供电、且信号较快速度变化的压力测量应用而设计的。该装置由采集部分和接收控制部分两部分组成,两者之间采用无线通讯传递数据,因而可以适应某些特殊...

产品介绍

                                                                                             无线压力高速测量装置

一、系统组成

XY-680-SC无线压力测量装置是为解决一部分只能采用电池供电、且信号较快速度变化的压力测量应用而设计的。该装置由采集部分和接收控制部分两部分组成,两者之间采用无线通讯传递数据,因而可以适应某些特殊的压力测量场合(如:旋转体、高压带电体、以及其他不允许供电等)。

压力采集部分采用电池供电,内部采用微功耗高速微处理器、高速信号信号转换器及先进的短距离无线通讯技术,使得它能够胜任这些特定的使用工矿;无线通讯中心频率为433MHz,在国家公布的开放频段。

接收控制部分采用24V220V供电(需定制),采用32bit微处理器、先进的短距离无线通讯技术、光电隔离的对外数据通讯接口。这使得它既能快速识别用户的采集命令,将采样信号传递给采集部分;又能快速处理、存储接收的采集数据;还能及时将最新的采集数据远传给用户存储记录和分析设备。

二、技术参数

1、系统带1路开关量检测,可用于信号采集命令

2、工作状体LED灯指示

3、每次采样的数据可以暂存在内部存储器内(直到下次采样数据到来前)

4、光电隔离RS485通讯接口

5、通讯速率:9600,规约Modbus-RTU规约

6、采集器和接收器采用无线通讯

7、采集装置体积小,方便安装

8、环境温度:-10℃~+65    环境湿度:35%85%RH、无凝露

9、通讯距离:> 50

三、尺寸和安装方式

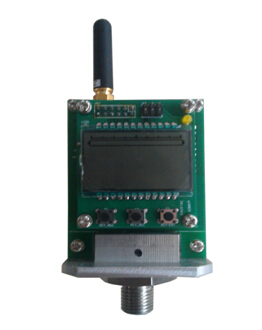

     1、采集器

            供电电压:3.7V锂电池,可充

            无线频点:中心频率 470MHz

            通讯距离:> 50米

            采样频率:> 200sps(200次/秒)

            测量精度:静压优于0.2%

            过程接口:M14x1.5



        2、接收器

      接线端子定义:

     X1-1  ---   24V电源+

     X1-2  ---   24V电源-

     X1-3  ---   开关量输入(可用于外接采样信号命令)

     X1-4  ---   开关量参考接地

       X1-5  ---   预留X1-6  ---   预留
       X1-7  ---   预留
       X1-8  ---   预留
       X1-9  ---   预留X1-10 ---   485COM 通讯接地端子
       X1-11 ---   485-B  数据-
       X1-12 ---   485-A  数据+




四、操作说明

     给接收器和采集器分别上电后,等待3秒钟,待系统各部分初始化。接收器上RUN灯正常闪烁、采集器上顺时采采样值显示稳定,表示系统已进入稳定状态。

     按下接收器上的“采集”按钮或者短接X1端子上的34两个端子,接收器都会向采集器发出一个采样命令。采集器接到命令后,立即进行300次压力值的采集工作;整个采样过程大概持续2.52.7秒完成。待采样完成,采集器会向接收器返回一个完成信号,提示接收器读取采样数据。随后,接收器就会分10次连续将采集器内刚刚完成采样数据读取出,在接收器暂时保存,并由RS485接口输出到远端分析设备上。

     接收器内只保存了最近一次采集到的300个点的压力测量值,直到下一次300点的采样值被接收、替换。

     接收机的地址:115,通过板子上面的4位拨码开关设置。

     接收器数据读取完成,接收灯会常亮;接收器发送的指令,没有被采集器接收,会连续发送,3次仍不成功时发送灯会常亮。

接收器指示灯:

运行    表示系统当前运行状态;

通讯    表示当前RS485通讯状态;

发送    表示接收器发出指令;

接收    表示接收器收到采集器的返回数据;

         采集器上的指示灯亮时,表示开始进行压力采集;指示灯灭,表示采集完成。
