一体化温度变送器

产品介绍

SBWR/SBWZ一体化温度变送器模块

一、 概述

        SBWR /SBWZ一体化温度变送器采用两线制传送方式(两根导线同时作为电源输入和信号输出)，将热电偶、热电阻信号变换成与输入电信号或被测温度成线性的4~20mA的电流环信号，变送器可以安装于热电偶、热电阻的接线盒内与之形成一体化结构。它作为一种新的测温仪表可广泛应用于冶金、石油化工、轻工、纺织、国防以及科研等工业部门。

二、 产品特点

        1、采用环氧树脂密封结构，因此抗震、耐温，适合在恶劣现场环境中安装使用。

        2、现场安装于热电阻、热电偶的接线盒内，直接输出4～20mA，这样既省去较贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

        3、精度高、功耗低、使用环境温度范围宽、工作稳定可靠。

        4、量程可调，并具有线性化较正功能，热电偶温度变送器具有冷端自动补偿功能。应用面广，既可与热电偶、热电阻形成一体化现场安装结构，也可作为功能模块安装入检测设备中。

三、主要技术指标

         1、输入：热电阻Pt100、Cu50、Cu100 、热电偶K、E、S、B、T、J、N；

         2、输出：在量程范围内输出4～20mA直流信号可与热电阻温度计的输出电阻信号成线性，可与热电阻温度计的输入温度信号成线性；可与热电偶输入的毫伏信号成线性， 也可与热电偶温度计的输入温度信号成线性；

         3、基本误差：±0.2%、±0.5%；

         4、传送方式：二线制电流环；

         5、变送器工作电源电压最低12V，最高35V，额定工作电压24V。

          6、负载：极限负二载电阻按下式计算：

                    RL（max）=50×（Vmm-12）
          即24V时负载电阻可在0～600Ω范围内选用）额定负载250Ω。
          注：量程可调式变送器，改变量程时零点与满度需反复调试；电偶型变送器在调试前须预热30分钟。
   7、环境温度影响≤0.05%1℃；

8、正常工作环境：

     a、环境温度 -25℃～+80℃
        b、相对湿度5%～95%
        c、机械振动f≤55Hz振幅＜0.15mm

9、可通过手操器或PC机组态调试软件对模块进行管理；

四、一体化温度变送器接线方式

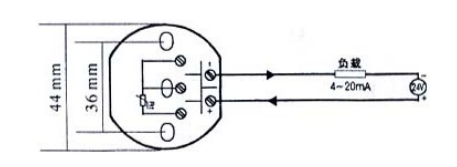

热电阻三线制变送器安装接线图

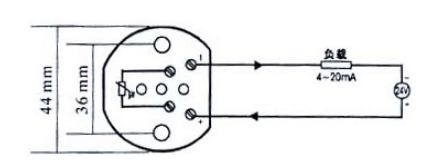

热电阻二丝制变送器安装接线图

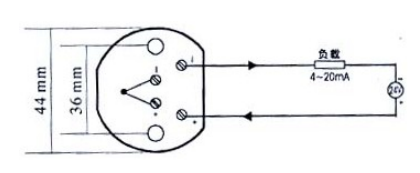

          热电偶变送器安装接线图
