一、开关柜温度监测的意义

      将信息技术、传感技术、自动控制技术与电网基础设施的紧密融合，及时发现、预见可能发生的故障，并快速隔离故障，实现自我恢复，从而避免大面积停电；这已是当今电力系统发展变革的趋势。其主要目的是优化资源配置、确保电力供应的安全性、可靠性和经济性、满足环保约束、保证电能质量、适应电力市场化发展。

      确保电力供应的安全性，是电力系重大优先发展和着手实施的主题。重要的原则是：有效监测，做好预防，出现异常时快速反应。电网设备中的触头和接头是电网安全的一个重要隐患。现有统计结果表明，故障主要发生在如下位置:开关柜中动、静触头故障和电缆接头故障。

二、常用温度监测方案的比较

      目前电力系统中较常用的温度监测方法有Pt100传感测量、红外测温仪、光纤测温系统等。下面我们对较常见的测温方法加以比较：

产品或系统名称	精       度	数据处理能力	成   本	运营成本	局  限  性
Pt100传感测温	精度高，配套设施多，安装不方便	无	适中	高	需要人工巡检，易受电磁干扰，易带来安全隐患
红外测温	精度较高，受环影响大	无	无	昂贵	1.易受环境影响 2.无法测量开关柜内温度 3.无法绕过光学遮挡
光纤测温系统	精度高，不受环境影响	有	有	昂贵	光纤布线困难，绝缘性能差
高压无线测温系统	精度高，不受环境影响	有	有	性价比高	无

        根据以上比较我们可以看出，常规的测温方法要么需要人工干预，要么造价较高，要么有安全隐患，要么存在局限性，而电力无线温度监测系统实时性强、性价比高、安全可靠。通过上述分析，利用无线传输的方式测量高压环境温度成为一种必然趋势。

三、无线测温系统的组成部分及原理

系统组成

      该系统由无线测温传感器、无线测温接收主机、无线测温服务器(选配)和无线温度监测软件三大部分组成。

工作原理

      无线测温前端由高能锂电池供电，采用间隔采集和发送的模式工作。正常温度下，仪表按照预先设定的时间间隔上传温度数据，当温度异常突变时立即上传异常数据。无线测温传感器附着在高压电器上，等电位监测设备运行状态。

      每个柜体里的无线测温传感器把温度信号通过无线的方式传送给安装在柜门上的无线温度接收主机；每台无线温度接收主机将收集到的温度传感器的数据通过RS485总线传送至远端监控室。

      监控室的PC机上安装有无线温度监测系统， 能实时监控每个点温度的变化，实现足不出户掌握整个高压系统的发热状况，进而做出正确的决策。

      对于无人值守电站，无线温度接收主机还能实现把收到的数据通过RS232或以太网转发到调度自动化系统或者视频监控系统，把信息整合在一起，搭建无缝集成的完整监控系统。

四、系统集成方案

1、自成系统

        通过无线测温传感器、无线温度接收主机和无线温度监测系统实现高压厂站个发热点的温度监测网络。

2、融入变电站综合自动化系统

        通过测温厂站端的无线温度接收主机和测温服务器，通过RS485接口将温度数据就地转发至综合自动化系统，实现温度数据集成入综合自动化系统，进而融入调度自动化系统。

3、融入调度自动化系统

        通过无线温度接收主机和测温服务器采集多个变电站温度数据，测温服务器将各个厂站的温度数据集中打包，通过CDT、101、104等规约传输至调度自动化系统，实现将温度数据集成入调度自动化系统。

五、相关部分参数及介绍

      1、 XS-600无线测温传感器

       XS-600型无线测温传感器选材绝缘性能高、耐高温、阻燃、抗老化具有强抗干扰能力，可应用于10kV、35kV、110kV等高压电力系统，主要应用于开关柜母排、触头的在线温度检测。

      XS-600型测温传感器具有多个型号和安装形式：

•      XS-600A捆绑式安装、3.6V高能锂电，传输距离50米(空旷)；
•      XS-600B扎带式安装、3.6V高能锂电，传输距离300米(空旷)；
•      XS-600C内嵌式安装、线圈自取电，传输距离50米/300米（空旷）；

    技术参数

1.     测温精度：≤±1℃，最小温度分辨率：0.5℃
2.     测温范围：-50℃～125℃
3.     无线通讯采用470MHz(工作在SRRC规定的开放频段)
4.     测温间隔可设定：1秒～120秒可调，默认1秒
5.     电池使用寿命：3～5年
6.     无线距离：空旷距离50～300米
7.     防护等级：IP65、IP67
8.     符合电工电子产品低温GB/T2423.1、高温GB/T2423.2的要求，适于在气候条件恶劣的地区及户外使用
9.     测温传感器选材绝缘性能高、耐高温、阻燃、抗老化

      2、XS-6000无线测温接收主机

        XS-6000无线测温接收机主动接收配对的无线温度传感器的测量数据，首先判断是否达到报警值(根据设定的报警门限判断)，超出报警门限时，会驱动继电器给出报警信号。再将接收的6～9路温度数据送至对应的屏幕位置显示。最后由内部的微处理器按设定的程序将测量数据通过标准的通讯接口传输到上级管理单元。

        它实时接收同一区域内不同测量点的温度数据。当收到数据时，首先验证数据的正确性，再验证配对ID号；若两者均正确则更新此仪表之前的数据，否则丢弃。无线测温接收机还会判断每一路无线测温点的无线通讯连接质量，当无线测温点的数据不能及时有效传送时接收机会上报无线连接故障标记。

      技术参数：

1.     可同时接收6～9路无线测温点的数据
2.     中文点阵液晶显示界面和操作菜单
3.     无线通讯采用470MHz(工作在SRRC规定的开放频段)
4.     带一路自定义报警功能
5.     通讯接口RS485(隔离)（或RJ45以太网接口）
6.     速率: 2400、4800、9600、19200bps
7.     标准通讯协议Modbus-RTU
8.     无线网络链接可靠、速度快、抗串扰能力强
9.     标准的软件系统，升级方便
10.     供电电源：220V.AC、220VDC
11.     环境温度：-20℃～+65℃
12.     环境湿度：35%～85%、无凝露

      3、无线测温监测软件

        无线测温监测系统是基于Windows操作系统的应用软件，具备良好的人机界面，简洁的操作性；具有数据监测、分析、比较等多个界面。

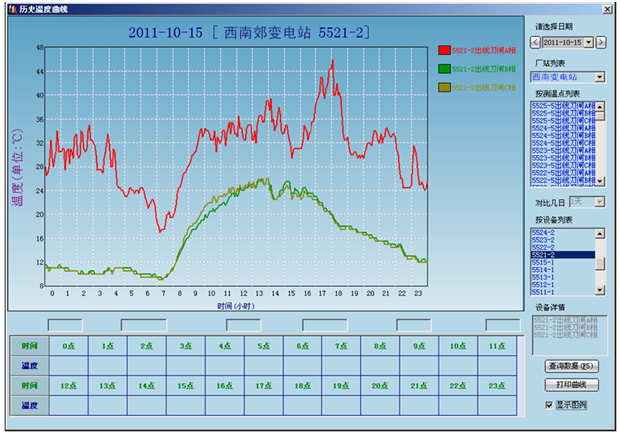

        数据可以按一次接线图、曲线、报表等方式直观显示，监测系统采用厂站一次接线图显示的方式显示实时的温度。当某一部位温度越限或温度升高过快时，会在相应的位置醒目标注，并会同步弹出告警画面、进行声光、语音报警。温度曲线很丰富，包括实时曲线，多日曲线对比、同一设备不同测点间温度对比、年曲线、月曲线等多种灵活方式。

        系统提供C/S（客户端/服务器）和B/S(浏览器/服务器)两种模式及混合模式。

       特色：该系统不仅能够自成一体完成高压设备的温度监测，实现有效的管理功能；它还能将收集到的温度数据分享给产站的其他决策系统作为控制依据。

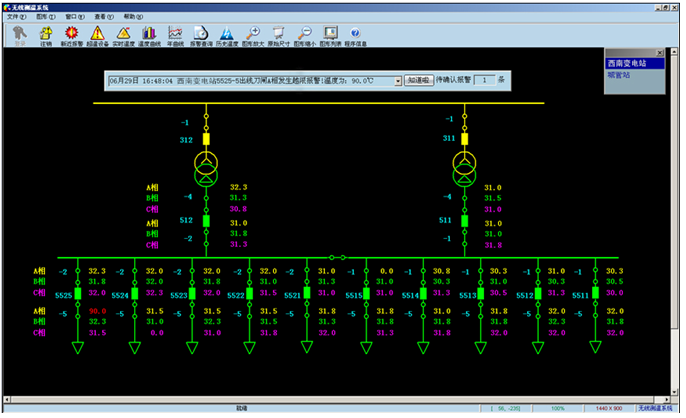

                                                                                         一次图温度显示
