一、概述

XS-400无线接收机采用了低功耗的大规模微处理器和目前世界上最先进的无线通讯技术，工作在无线开放频段480MHz；接收现场的无线温度、压力、或液位仪表(变送器)等设备的测量数据。克服了以往监控设备不适应恶劣的现场环境，设备维护、维修带来的仪表及监测装置的损坏等缺点。该智能无线接收终端机可通过RS485或者4~20mA信号将数据上传至上位管理系统，还具有报警输出、断线提示等功能；是一种先进的无线接收机。

二、性能特点

1、可接收无线压力、温度、液位等工作参量

2、4~20mA信号输出

3、RS485通讯接口

4、标准通讯协议Modbus-RTU

5、智能化节点报警输出功能

6、网络链接可靠、速度高

7、标准的软件系统，升级方便

8、嵌入式面板安装，通用方便

三、工作原理

XS-400无线接收机接收现场的无线仪表发送的温度、压力、液位等数据，根据预先设定的报警门限，判断是否给出报警输出信号。既能将接收到的数据转成对应的4~20mA电流信号，还能转成RS485通讯信号；通过两种方式上报给PLC或者其他上级系统。

它主动接收同一区域内不同测量点的无线压力、温度或液位数据，当有数据收到时，首先验证数据的正确性，若正确则更新此仪表之前的数据，否则丢弃。当无线通讯出现问题时还能模拟两线制变送器的故障报警方式，输出低于4mA的电流值。

四、技术指标

1、接收信号：无线压力、温度、液位等数据

2、通讯接口：RS485@Modbus-RTU

3、通讯波特率：2400、4800、9600、19200

4、4~20mA信号：3路

4、环境温度：-30℃～+65℃

5、环境湿度：35%～85%、无凝露

6、供电电源：220V.AC、220VDC

7、工作电流: ≤200mA

8、接收距离：< 500米

9、接收仪表点数：3个（标配）

五、安装方式和接线端子

  1 、安装方式：

       采用面板嵌入式安装，开孔尺寸如下：

长：110mm

宽：110mm

       当把接收机接入配电柜时可考虑采用吸盘天线！且采用吸盘天线的接收效果较好！

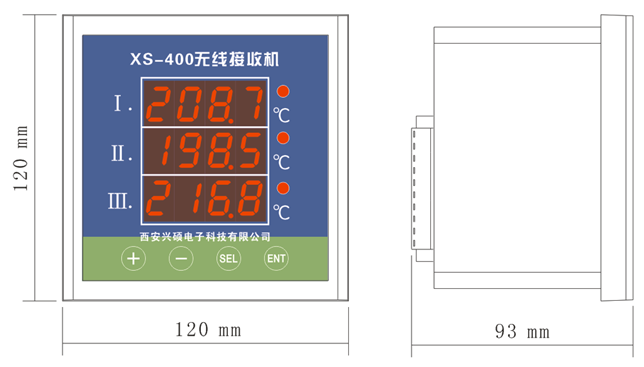

                                                                                  安装尺寸图

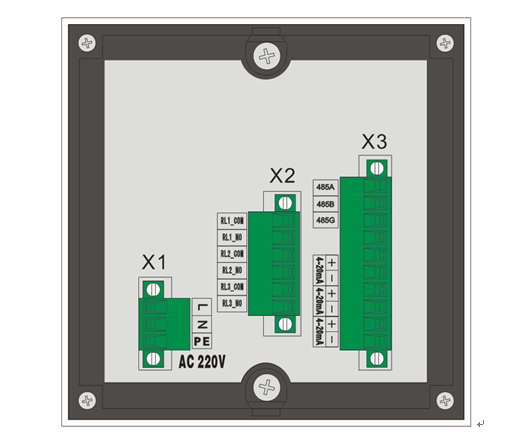

                                                                                   端子接线图
